基本结构

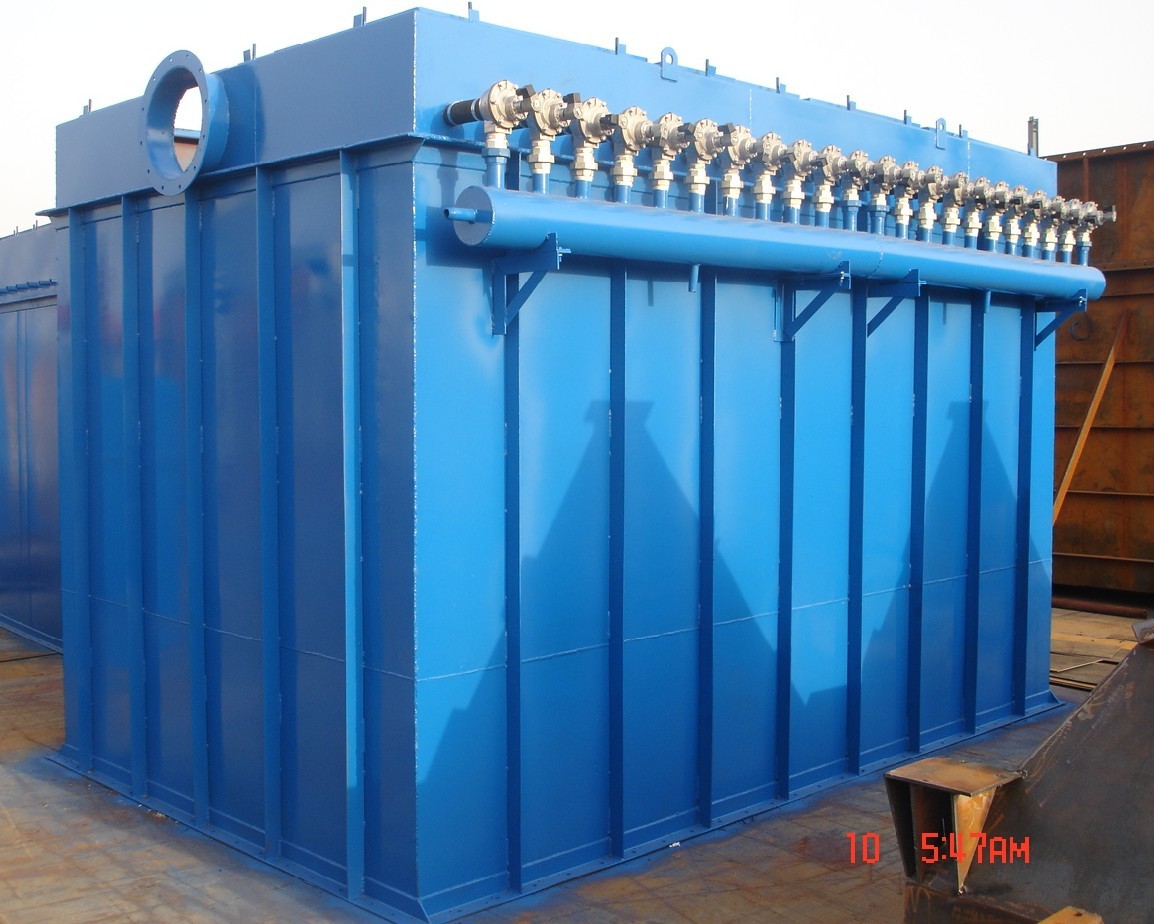

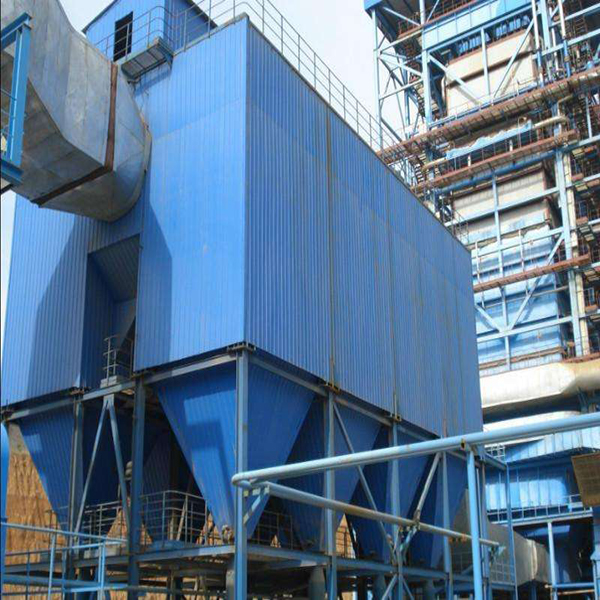

脉冲袋式除尘器由框架、箱体、滤袋、清灰装置和压缩空气装置、差压装置和电控装置组成。脉冲袋式除尘器与其他袋式除尘器的主要区别是清灰装置。

1、框架

脉冲袋式除尘器的框架由梁、柱、斜撑等组成。

2、箱体

脉冲袋式除尘器的箱分为滤袋室和洁净室两大部分，两室由花板隔开。花板是指开有大小相同安装滤袋孔的钢隔板。花板中滤袋孔的间距与袋径、袋长、粉尘性质、过滤速度等因素有关。

3．清灰装置

脉冲除尘器的清灰装置由脉冲阀、喷吹管、贮气包、诱导器和控制仪等几部分组成。

脉冲袋式除尘器清灰装置工作原理。脉冲阀一端接压缩空气包，另一端接喷吹管，脉冲阀背压室接控制阀，脉冲控制仪控制着控制阀及脉冲阀开启。当控制仪无信号输出时，控制阀的排所气口被关闭，脉冲阀喷口处关闭状态；当控制仪发出信号时控制排气口被打开，脉冲阀背压室外的气体泄掉压力降低，膜片两面产生压差，膜片两面产生压差，膜片因压差作用而产生移位，脉冲阀喷吹打开，此时压缩空气从气包通过脉冲阀经喷吹管小孔喷出。当高速气流通过文氏管诱导器诱导了数倍于一次风的周围空气进入滤袋，造成滤袋内瞬间时正压，实现清灰。

4、除尘器滤袋

◆安装方式：滤袋为圆筒形。滤袋的下端固定在花板套管上，上端固定在帽盖上。处理气体从滤袋下部的开口处流入，一边上升一边分叉过滤。被过滤的粉尘黏附、沉积在滤袋里面，形成一种粉尘层，洁净气体流向滤袋外侧，至出口通风管，滤袋上端的帽盖固定在吊架上，吊架通过保持适当张力的弹簧固定在天花板上。

◆滤袋的材料：滤袋的材料取决于处理气体的温度、气体的酸碱程度、尺寸稳定性、透气性以及滤袋的使用寿命等。

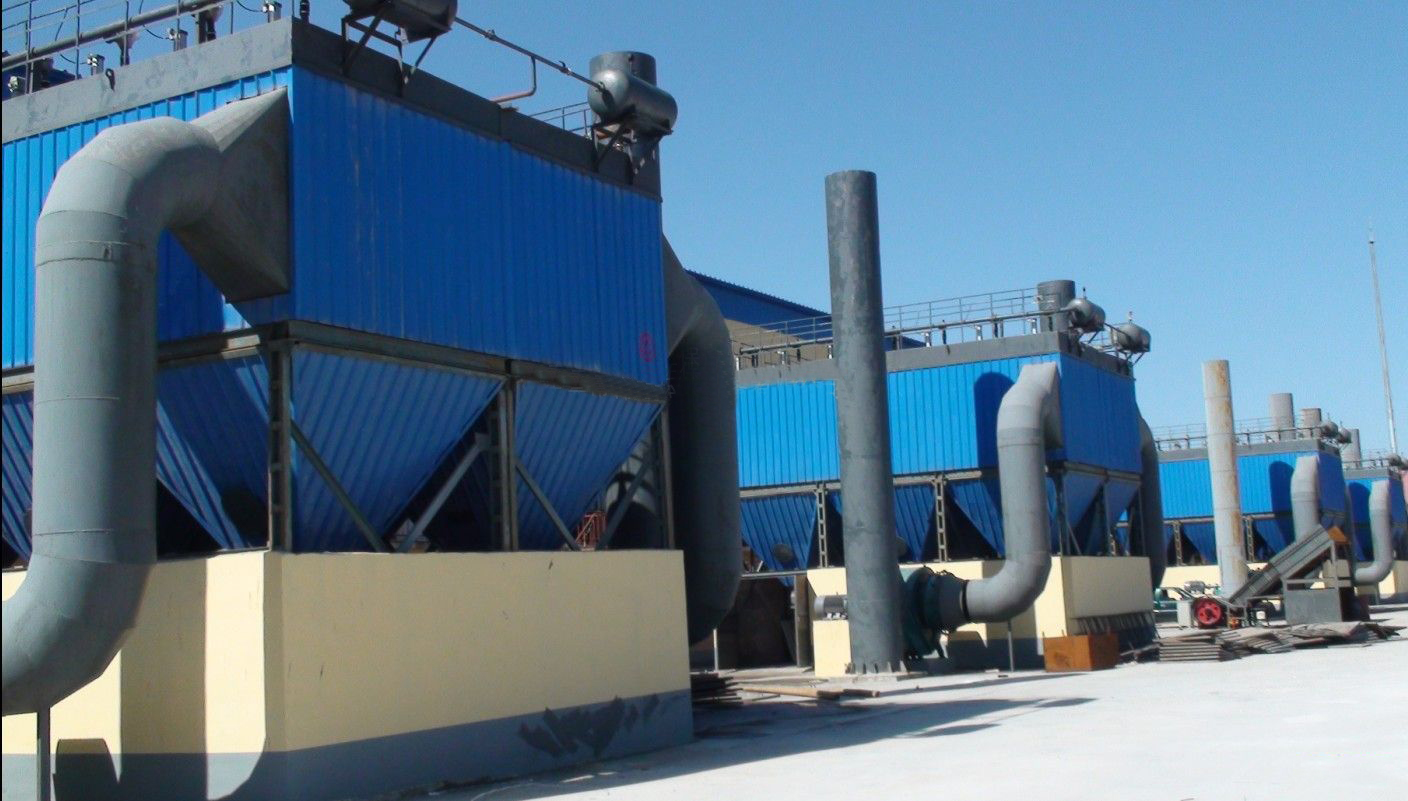

工作原理

含尘气体在引风机吸引力的作用下进入灰斗，经导流板后被均匀分配到各条滤袋上。粉尘被拦截在滤袋外表面，气体则穿过滤袋，经过净气室后外排。

袋式除尘器捕集在滤袋外表面上的粉尘会导致滤袋透气性的减少，使除尘器的阻力不断增加，等到阻力达到设定植（差压控制）或是过滤的时间达到设定值（时间控制），通常处于关闭状态的脉冲阀在脉冲喷吹控制仪PLC脉冲喷吹控制下打开极短暂的一段时间（0.1s左右），高压气体瞬间从气包进入喷吹管，并高速从喷吹孔喷出。

高速气流喷入滤袋是还会产生数倍于喷射气体的二次引流。喷射气流与二次引流的共同作用使滤袋内侧的压力迅速升高，滤袋由原先内凹的形状变成外凸的形状，并在变形量达到最大值时产生一个很大的反向加速度，吸附在滤袋上的粉尘主要在这反向加速度作用下，脱离滤袋表面，落入灰斗，除尘器的阻力随之下降。

将粉尘从滤袋表面清除的过程称为清灰。清灰工作是一排一排进行的。脉冲阀每动作一次，一排滤袋就得到清灰。脉冲阀按照设定的时间间隔与顺序依次动作，直到完成一个循环。整台除尘器就完成了一个清灰周期。

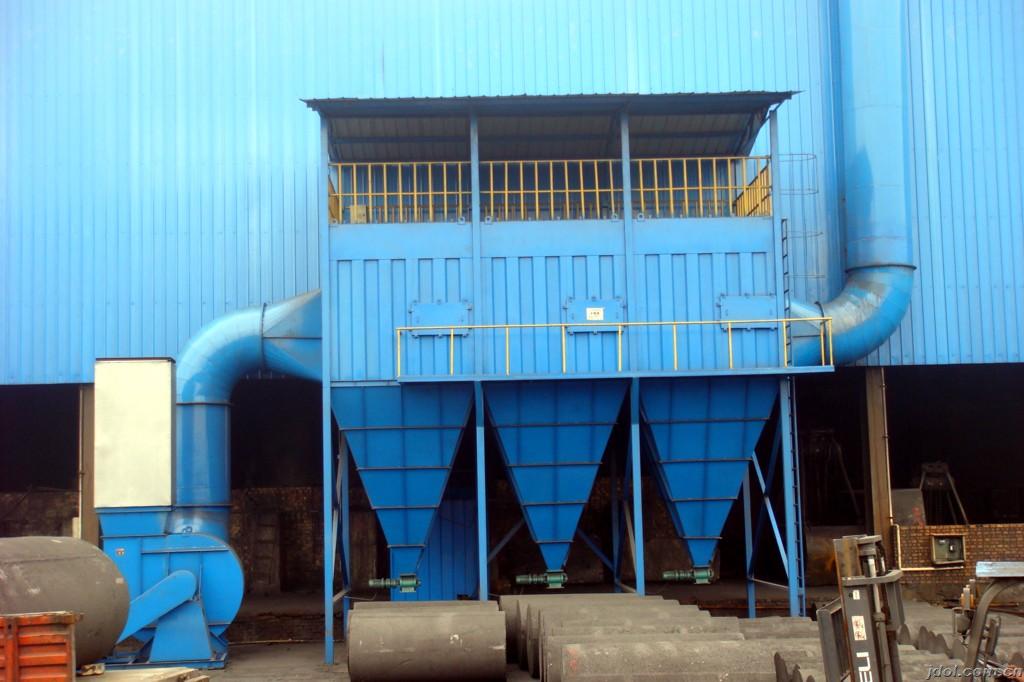

技术特点

1、单位体积处理风量大，除尘效率高。

2、可直接处理含尘浓度高达1000g/Nm3的含尘气体，经处理后气体的排放浓度低于50mg/Nm3,也可根据用户的特殊要求，满足更加严格的排放标准。

3、针对各种不同类型的烟气，可采用不同的滤料来加以处理，使之达到排放要求，适应性强。

4、采用先进的脉冲阀，性能可靠。脉冲阀使用寿命100万次。

5、采用先进的PLC可编程控制器，定时或定阻自动喷吹清灰，实行自动化运行，耗气量小，清灰彻底，性能稳定。

6、可在线检修。分室换袋维修不影响主机的运行。

选型依据

1、过滤速度的选择；过滤速度是除尘器选型的关键因素，应根据烟尘或粉尘的性质、应用场合、粉尘粒度、粘度、气体温度、含水份量、含尘浓度及不同滤料等因素来确定。

2、过滤材料；应根据含尘气体的温度、含水份量、酸、碱性质、粉尘的粘度、浓度和磨啄性等高低、大小来考虑。

3、控制仪；脉冲除尘器清灰控制采用PLC微电脑程控仪，分定压(自动)、定时(自动)，手动三种控制方式。

定压控制：按设定压差进行控制，除尘器压差超过设定值，各室自动依次清灰一遍。

定时控制：按设定时间，每隔一个清灰周期，各室依次清灰一遍。

手动控制：在现场操作柜上可手动控制依次各室自动清灰一遍，也可对每个室单独清灰。

由用户选定控制方式，用户无要求时，则按定时控制供货。
