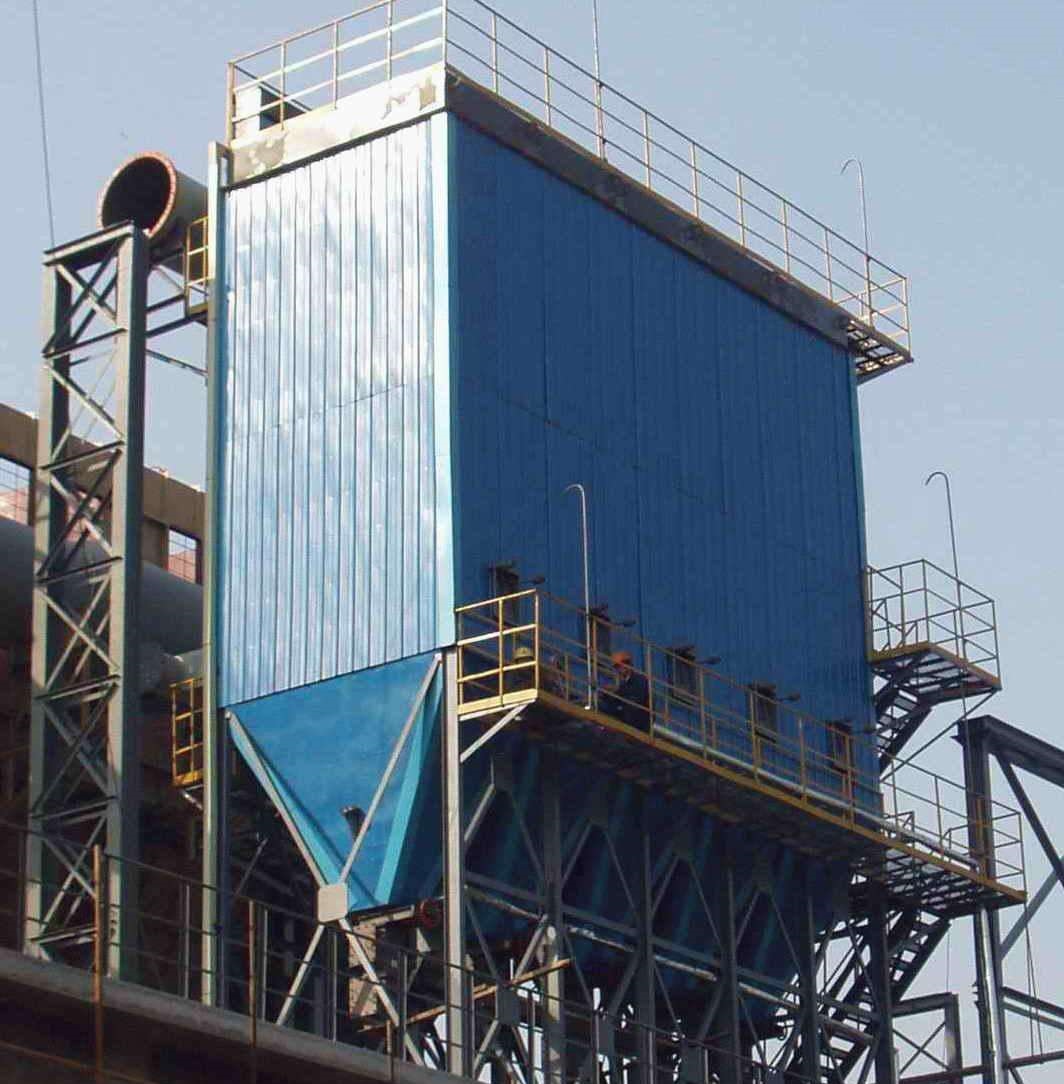

- 箱式布袋除尘器
- 简介: 气箱式布袋除尘器，属于布袋除尘器中的一种。它集分室反吹和脉冲喷吹等诸类收尘器的优点，克服了分室反吹时动能强度不够，过滤与...
- 所属品牌：奥维
- 产品类型：粉尘治理
- 应用领域：水泥厂的破碎、包装、库顶、熟料冷却机、冶金、化工、机械和民用锅炉等废气的收尘。
15564537088
气箱式布袋除尘器，属于布袋除尘器中的一种。它集分室反吹和脉冲喷吹等诸类收尘器的优点，克服了分室反吹时动能强度不够，过滤与清灰同时进行的缺点，因而使袋式收尘器增加了使用适应性，提高了收尘效率。
工作原理
气箱脉冲冲袋式除尘器本体分隔成若干个箱区，每箱有32、64、96等条滤袋，在每箱侧边出口管道上有一个气缸带动的提升阀。除尘器在过滤含尘气体一定的时间时，清灰控制器会发出信号，第一个箱室的提升阀就开始关闭切断过滤气流；然后箱室的脉冲阀开启，以大于0.4MPa的压缩空气冲入净气室，清除滤袋上的粉尘；当这个动作完成后，提升阀重新打开，使这个箱室重新进行过滤工作，并逐一按上述程序完成全部清灰动作。
气箱脉冲袋式除尘器是采用分箱室清灰的，清灰时，逐箱隔离，轮流进行。各箱室的脉冲和清灰周期由清灰程序控制器按事先设定的程序自动连续进行，从而保证了压缩空气清灰的效果。整个箱体设计采用了进口和出口总管结构，灰斗可延伸到进口总管下，使进入的含尘烟气直接进入已扩大的灰斗内达到预除尘的效果。所以气箱脉冲袋式除尘器不仅能处理一般浓度的含尘气体，且能处理高浓度含尘气体。
基本结构
气箱式布袋除尘器由上箱体、中箱体、灰斗、布袋、清灰喷吹装置以及阀门升降装置等部分组成，上、中箱体为分室结构。
(1)壳体部分：包括清洁室（或称气体净化箱）、过滤室、分室隔板、检修门及壳体结构。清洁室内设有提升阀与花板，喷吹短管：过滤室内设有滤袋及其骨架。
(2)灰斗及卸灰机构：卸灰斗可按不同系列、不同进口粉尘浓度，分别设置螺旋输送机、空气输送斜槽和刚性叶轮卸料器(卸灰阀)。
(3)进出风箱体：包括进出风管路及中隔板。单排(或单列)结构布置在壳体一侧，双排(或称双列)结构布置在壳体中间：32系列较小无箱体，进出风管路分别接于灰斗与清洁室上。
(4)脉冲清灰装置：包括脉冲阀、气包、提升阀用气缸及其电磁阀等。
(5)压缩空气管路及减压装置、油水分离器、油雾器等。
(6)支柱及立式笼梯、栏杆。
性能特点
1、采用分室停风脉冲喷吹清灰，保证在喷吹后避免了粉尘在脱离滤袋表面后又随气流附集到相邻滤袋表面的现象，喷吹一次就可达到彻底清灰的目的，所以清灰周期延长，降低了清灰能耗，压缩空气耗量可大为降低。同时，滤袋与脉冲电磁阀的疲劳程度也相应减低，从而成倍地提高滤袋与阀片的寿命。
2、采用进风口和出风口总管结构，使进入的含尘气体直接进入灰斗，对含尘气体起到预收尘的作用，避免了含尘气体直接冲刷布袋，降低了含尘气体的粉尘浓度，延长了滤袋与脉冲电磁阀的寿命。
3、采用聚四氟乙烯覆膜针刺毡呢滤布，该滤布表面层很薄、很光滑、多微孔，具有表面过滤效率高，低压高通量连续工作，无初滤期，近100%截留被滤物，容易清灰，极佳的化学稳定性，抗腐蚀，耐酸碱，使用寿命长等特点。
4、滤袋袋口采用弹性涨圈，密封性能好，牢固可靠。
5、滤袋骨架采用圆形，减少了滤袋与骨架的磨擦，延长了滤袋的寿命，又便于卸袋。
6、检修换袋可在不停系统风机，系统正常运行条件下分室进行。
7、采用上部抽袋方式，换袋时打开顶盖门，抽出骨架后即可换袋，改善了换袋操作条件。
8、清灰控制采用定时控制，按设定时间，每隔一个清灰周期，各排滤袋依次清灰一遍。
适用范围
广泛应用于水泥厂的破碎、包装、库顶、熟料冷却机和各种磨机等收尘系统，还应用于冶金、化工、机械和民用锅炉等废气的收尘。
