袋式除尘器的结构图

编辑:烟台环保公司. 奥维环保     更新时间:19/11/25   点击次数:

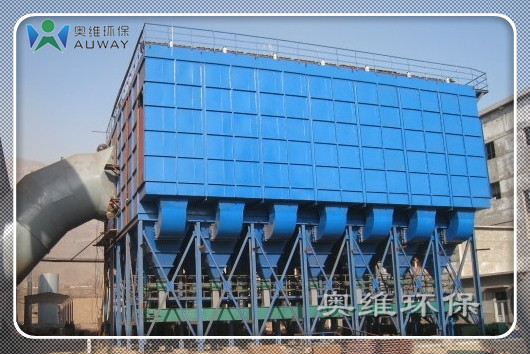

袋式除尘器的结构是怎么样的呢?布袋式除尘器由框架、箱体、滤袋、清灰装置和压缩空气装置、差压装置和电控装置组成。脉冲布袋式除尘器与其他布袋式除尘器的主要区别是清灰装置。

1、框架

布袋式除尘器的框架由梁、柱、斜撑等组成,框架设计的要点在于要有足够的强度和刚度支撑箱体、灰重及维护检修时的活动荷载,并防范遇到特殊情况如地震、风雪等灾害不至于损坏。

2、箱体

布袋式除尘器的箱分为滤袋室和洁净室两大部分,两室由花板隔开。在箱体设计中主要是确定壁板和花板,壁板设计要进行详细的结构计算。箱体外形有各种形状,如圆形、方形、长方形。不同相撞是由除尘工艺条件和除尘器大小决定的,其中以长方形居多。

花板是指开有大小相同安装滤袋孔的钢隔板。在花板设计中主要是布置滤袋孔的距离,该间距与袋径、袋长、粉尘性质、过滤速度等因素有关。花板孔均匀布置适用于中小型脉冲除尘器。疏密布置适用于大中型脉冲除尘器。

3.清灰装置

 脉冲布袋式除尘器清灰装置工作原理

 脉冲除尘器的清灰装置由脉冲阀、喷吹管、贮气包、诱导器和控制仪等几部分组成。脉冲阀一端接压缩空气包,另一端接喷吹管,脉冲阀背压室接控制阀,脉冲控制仪控制着控制阀及脉冲阀开启。当控制仪无信号输出时,控制阀的排气口被关闭,脉冲阀喷口处关闭状态;当控制仪发出信号时,控制排气口被打开,脉冲阀背压室外的气体泄掉压力降低,膜片两面产生压差,膜片因压差作用而产生移位,脉冲阀喷吹打开,此时压缩空气从气包通过脉冲阀经喷吹管小孔喷出。当高速气流通过文氏管诱导器诱导了数倍于一次风的周围空气进入滤袋,造成滤袋内瞬间时正压,实现清灰。

4、 除尘器滤袋

◆安装方式:滤袋为圆筒形。滤袋的下端固定在花板套管上,上端固定在帽盖上。处理气体从滤袋下部的开口处流入,一边上升一边分叉过滤。被过滤的粉尘黏附、沉积在滤袋里面,形成一种粉尘层,洁净气体流向滤袋外侧,至出口通风管,滤袋上端的帽盖固定在吊架上,吊架通过保持适当张力的弹簧固定在天花板上。

◆滤袋的材料:滤袋的材料取决于处理气体的温度、气体的酸碱程度、尺寸稳定性、透气性以及滤袋的使用寿命等。
