除尘系统中的集气风罩设计时应注意什么?

编辑:烟台环保公司. 奥维环保     更新时间:19/12/16   点击次数:

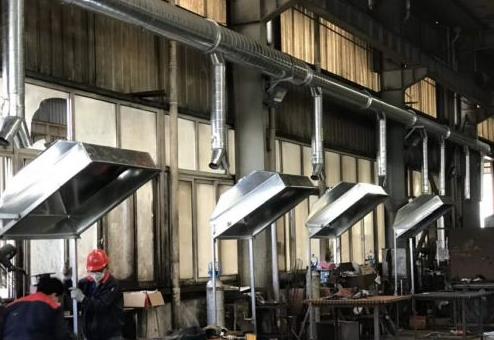

很多企业在生产过程中会产生粉尘,企业都会配备除尘系统,而集气风罩是在粉尘收集关键的一环,他的设计合理与否直接影响除尘系统的收尘效率和使用效果。

集气风罩是除尘系统必不可少的一个重要配件,要从它的性能、材质、结构和设计等方面考虑。集气风罩的使用效果越好,对除尘效果越好。然而,生产设备排风量因生产设备工艺、规格、用途不同差异很大,它对集气吸尘罩的设计选型和运行有很大的影响。那么我们在除尘系统中的集气风罩设计时应注意什么?

1) 对无组织排放的烟()尘污染源设置集气风罩,集气风罩的形式和设置应满足生产和检修的要求。外部风罩的罩口尺寸应按吸入气流流场特性来确定,其罩口与罩子连接管面积之比不超过1611,罩子的扩张角度宜小于60°,不应大于90°,当罩口的平面尺寸较大而又缺少宜扩张角所需的垂直高度时,可以将其分成几个独立的小排风罩;对中等大小的排风罩,可在罩口内设置挡板,导流板或条缝口等。

2) 对产生烟()尘的生产设备和部位,应优先考虑采用密闭风罩,并保持负压状态。当不能或不宜采用密闭风罩时,可根据生产操作要求选择半密闭风罩或外部集气风罩,并包围或靠近污染源,必要时采取增设软帘围挡,以防止粉尘外溢。

3) 逸散型热烟气的捕集应用顶部集气风罩;污染范围较大,生产操作频繁的场合可采用吹吸式集气风罩;无法设置固定风罩,生产间断操作的场合,可采用移动式集气风罩。集气风罩的排风口不宜靠近敞开的孔洞(如操作孔、观察孔、出料口等),以免吸入大气或物料。

4) 集气风罩设计时应充分考虑气流组织,避免含尘气流通过人的呼吸区。

5) 集气风罩设计时应考虑穿堂风等干扰气流对排烟效果的影响。

6) 集气风罩的外形尺寸和容积较大时,罩体宜设置多个排风出口。集气风罩扩张角度不宜大于60°

7) 集气风罩的排风量应按照防止粉尘或有害气体扩散到环境空间的原则确定。确定合理的排风量。

8) 集气风罩应能实现对烟气()的捕集效果,捕集率不低于不同类型风罩的要求(如密闭风罩100%,半密风罩95%,屋顶排烟风罩90%,含有毒有害、易燃易爆污染源控制装置100%)。

9) 在集气风罩可能进入杂物的场合,罩口应设置格栅或过滤网。

10)排风罩的材料应根据有害气体的温度、耐磨性、腐蚀性等条件选择。风罩材质可采用钢板、有色金属、工程塑料、玻璃钢等。
