  • 蜂窝式电捕焦油器-沥青站专用
  • 简介: 电捕焦油器(electric detarring precipitator)是指利用高压直流电场的作用分离焦油雾滴和煤气的焦炉煤气初冷设备。
  • 所属品牌:奥维
  • 产品类型:废气治理设备
  • 应用领域:炼油厂、沥青站等。
15564537088
产品详情

电捕焦油器(electric detarring precipitator)是指利用高压直流电场的作用分离焦油雾滴和煤气的焦炉煤气初冷设备。电捕焦油器可设于焦炉煤气鼓风机之前或后。蜂窝式电捕焦油器(沥青搅拌站专用型)与机械除焦油器相比,具有捕焦油效率高、阻力损失小、气体处理量大等特点 。不仅可以保证后续工序对气体质量的要求,提高产品回收率,而且可以明显改善操作环境。蜂窝式电捕焦油器专门设计用于沥青拌和站,对沥青废气的收集和处理有良好的效果。

蜂窝式电捕焦油器工作原理

其工作原理,即在金属导线与金属管壁〔或极板〕间施加高压直流电,以维持足以使气体产生电离的电场,使阴阳极之间形成电晕区 。

按电场理论, 正离子吸附于带负电的电晕极,负离子吸附于带正电的沉淀极;所有被电离的正负离子均充满电晕极与沉淀极之间的整个空间。当含焦油雾滴等杂质的煤气通过该电场时,吸附了负离子和电子的杂质在电场库伦力的作用下,移动到沉淀极后释放出所带电荷,并吸附于沉淀极上,从而达到净化气体的目的,通常称为荷电现象。当吸附于沉淀极上的杂质量增加到大于其附着力时,会自动向下流趟,从电捕焦油器底部排出,净气体则从电捕焦油器上部离开并进入下道工序 。

气体的放电过程 : 在通常情况下气体是不导电的,但在高压电场的作用下气体内部的电子便会获得足够的能量成为自由电子而导电,被称为自发性电离现象。气体的自发性电离是建立在非均匀性电场中。在均匀性电场中,随着电压的增加,只要其间任何一点发生电离,两极间将立即充满带电离子,整个空间的气体被击穿。此时电流急剧增加而形成火花放电。而在非均匀性电场中,电场强度则随两极间的距离增大而迅速下降。


蜂窝式电捕焦油器结构说明

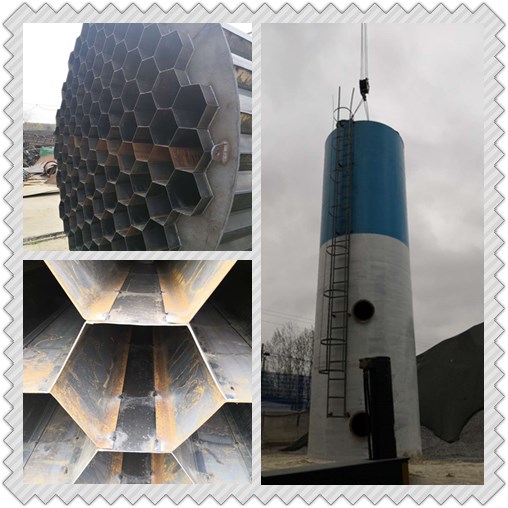

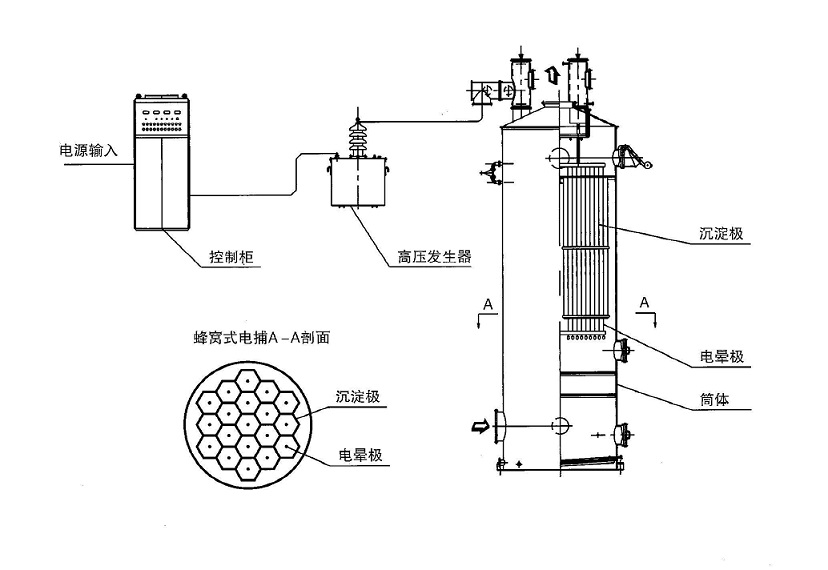

蜂窝式电捕焦油器由壳体、沉淀极、电晕极、上下吊架、气体再分布板、蒸汽吹洗管、绝缘箱和馈电箱等部件组成。蜂窝式与管式的结构相同,是将通道截面由圆形改为正六边形。两个相邻正六边形共用一条边,即靠中间的正六边形的六条边均被包围它的六个正六边形所共用。用2~3mm的钢板制成的蜂窝板即可满足工艺和机械强度的要求。由于蜂窝式电捕焦油器具有结构紧凑合理、没有电场空穴、有效空间利用率高、重量轻、耗钢材少和捕集特性好等优点,但存在制造难度大.在运输安装过程中易产生误差等缺点。随着设备制造工艺水平的提高,蜂窝式电捕焦油器的优点会越来越受到人们的重视,必将逐步取代同心圆式和管式电捕焦油器。

电捕焦油器是煤气净化的主要设备,它的作用是将经过洗涤、冷却后的煤气除去焦油、粉尘后送至下道工序。
