  • 锅炉除尘器
  • 简介: 锅炉布袋除尘器是是一种处理风量大,消灰效果好、运行可靠的单元组合式除尘设备。广泛应用于电力、冶金、建材、化工等行业...
  • 所属品牌:奥维
  • 产品类型:粉尘治理
  • 应用领域:广泛应用于电力、冶金、建材、化工等行业的锅炉、炉窑、垃圾焚烧的烟气除尘及物料回收。
15564537088
产品详情

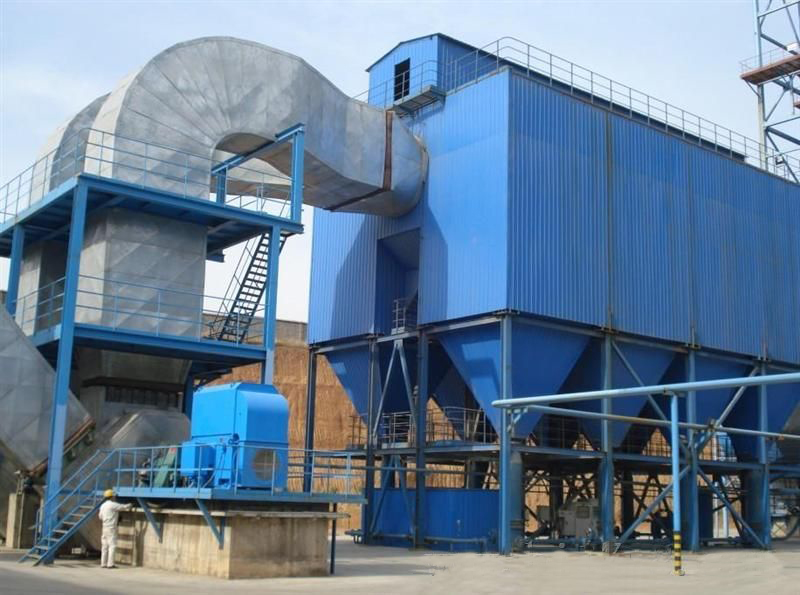

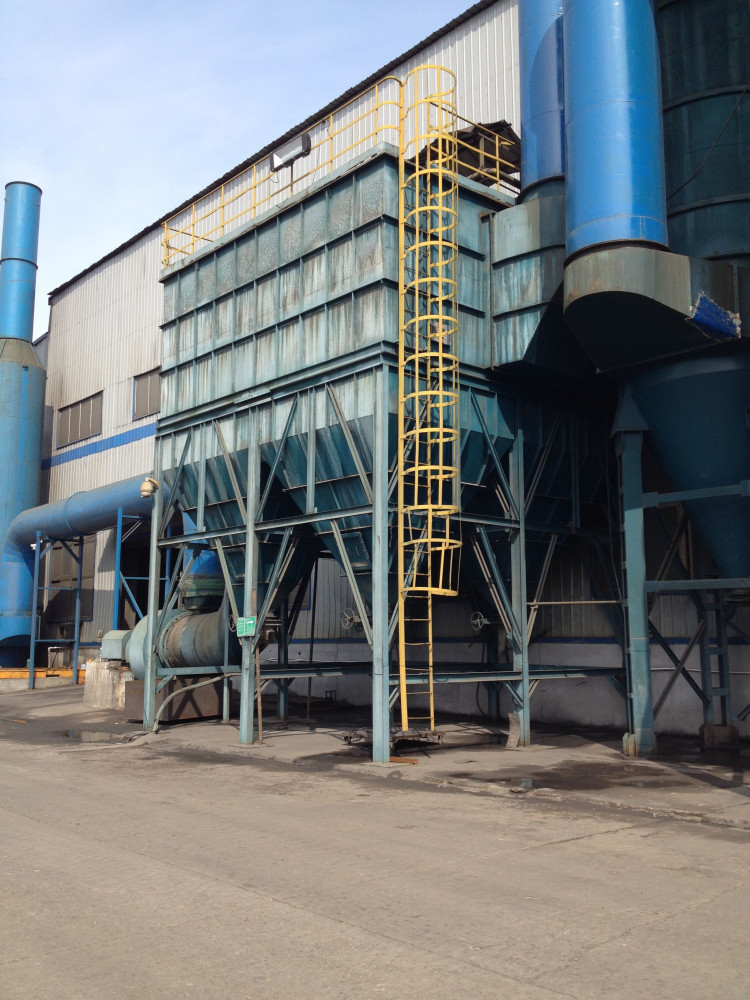

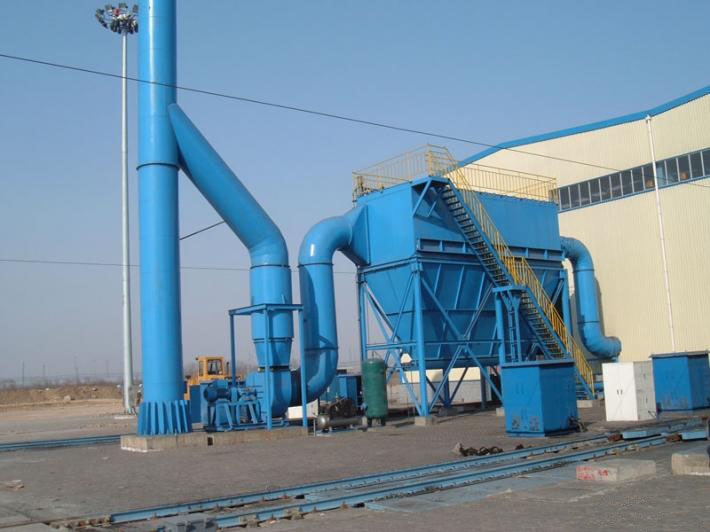

       锅炉布袋除尘器是是一种处理风量大,消灰效果好、运行可靠的单元组合式除尘设备。广泛应用于电力、冶金、建材、化工等行业的锅炉、炉窑、垃圾焚烧的烟气除尘及物料回收。


工作原理
       含尘气体由导流管进入各单元灰斗,在灰斗导流系统的引导下大颗粒粉尘分离后直接落入灰斗,其余粉尘随气流进入中箱体过滤区,过滤后的清净气体透过滤袋,经上箱体、提升阀、排风管排出。随着过滤的进行,当滤袋表面粉尘聚集达到一定量时,由清灰控制装置按设定的程序关闭提升阀,打开电磁脉冲阀喷吹,抖落滤袋上的粉尘,落入灰斗经卸灰阀排出。
       该系列除尘器设有旁路烟道,当锅炉(或焚烧炉)启动时,开启旁路烟道,以防止点火时投油燃不好,油粘在滤袋上,遇明火将滤袋烧毁。当锅炉发生事故排烟温度超过滤袋允许温度时,开启旁路。该系列除尘器还设有检漏装置,由多个探头(每仓室1个),同时在灰斗设有空气炮。
基本结构
       锅炉布袋除尘器由箱体组装、滤袋总成、导流装置、脉冲喷吹系统、出灰系统、控制系统,离线保护系统等组成。
1、箱体部分:由上箱体(净风室)、中箱体(过滤室)、下箱体(灰斗)、烟气分配器、花板、平台、扶梯、支脚、进风口、出灰口、保温、彩色面板等组成。
2、滤袋总成:滤袋框架、布袋及挂袋的连接设计采用自锁装置,安装和更换方便,并能有效延长滤袋的使用寿命。滤袋规格为:φ130x6000mm、φ160x6000mm、φ160x7000mm三种,采用聚苯硫醚针刺毡(进口PPS/PPS504CSl7,防水防油处理)。
3、导流装置:采用先进的进风方式,设计独特的烟气分配装置,不但能有效分配含尘气体,而且对大颗粒进行分离,避免含尘气体冲刷滤袋,进一步提高除尘效率,提高滤袋的使用寿命。
4、脉冲喷吹系统:反冲联箱、电磁脉冲阀、承压接头、喷嘴管、支架等组成。HGDM-5.6以下规格为整箱清灰,其余规格在每个滤袋上部均有一根压缩空气喷嘴管。运行时,一般设定每一排滤袋每隔10s脉冲反吹清灰一次,定时启动一次电磁阀,将脉冲反吹压缩空气喷入滤袋内进行清灰。
5、出灰系统:由电振动器(空气炮)、电加热器、灰位指示器组成、电振动器(空气炮)确保灰尘具有好的流动性。
6、控制系统:主要由脉冲喷吹控制仪、PLC电脑控制柜、热电阻温度计、静压测点、料位指示器和测量元件组成。
7、离线保护系统:主要由旁路阀、差压装置、料位计、测温仪、压力检测装置、脉冲控制仪、滤袋检漏装置等组成。烟气温度过高或锅炉尾部复燃时喷水处理,以免烧坏滤袋。在净气室设有由差压仪等组成的滤袋检漏装置,以便滤袋损坏时及时报警。由于大吨位锅炉点火及低负荷时需要喷洒燃油,将产生大量的含油气体,此烟气直接进入除尘器,将造成滤袋布粉层板结,使系统阻力增高,影响正常运行。系统增设旁路管道,使喷油瞬间含油气体经旁路管道排放,从而有效地保护滤袋。
技术特点
       锅炉布袋除尘器主要通过上、下箱体、喷吹装置、过滤装置、气源、卸灰装置、风机等组成,用优良钢材作为主要原材料,耐高温过滤材质解决了烟气中高温、酸碱、腐蚀等特性,保证了使用寿命,降低了制造成本,净化效率达到99.9%,可实现在线与离线自动清灰,在灰斗下装有旋转卸料阀或螺旋输送机等排灰壮汉子,当灰斗内的灰尘积攒到一定程度时,排灰装置自动开启实现定时或定量排灰。
       锅炉布袋除尘器整机采用PLC自动化控制,自动采集除尘系统信息,把检测与监控技术数据反馈到总控制系统,实现远程自动控制。
