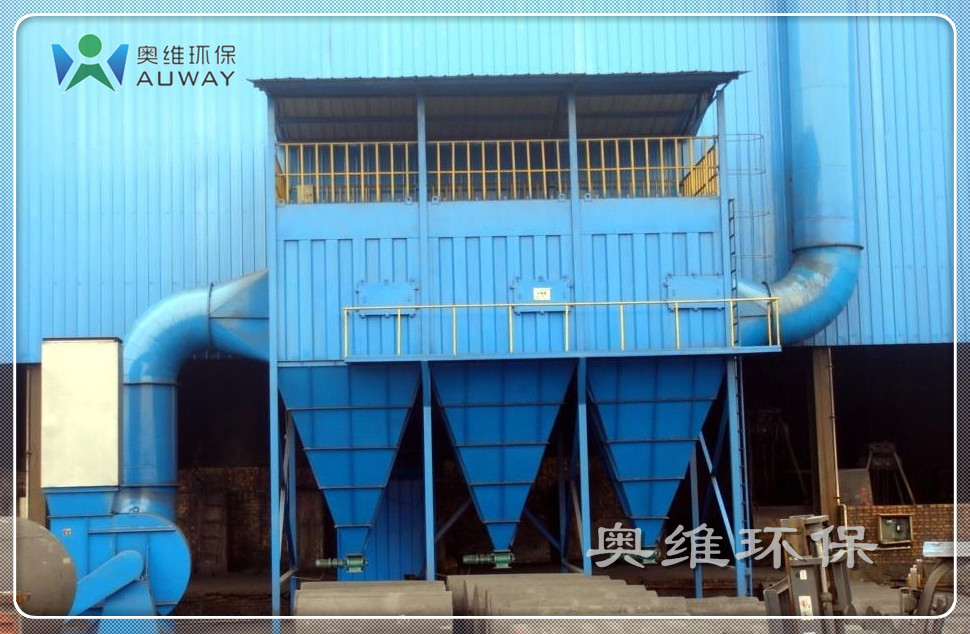

大型袋式反吹除尘器广泛应用于钢厂、冶炼厂、水泥厂、炭黑厂、电站等企业冶炼、粉碎、筛分和燃烧所产生的烟尘净化及回收。大型袋式反吹除尘器分正压式和负压式,广泛应用的是负压式大型袋式反吹除尘器。
大型袋式反吹除尘器工作原理
含尘气在负压作用下,由进风管进入下灰斗,在进风口的正面设有阻流板,较粗的粉尘靠碰击和重力落入灰斗,细颗粒粉尘经滤袋过滤后,吸附在滤袋的内壁上,净化后的气体经袋滤室,通过设备顶部切换阀经排管吸入风机内,再经排气筒排入大气中。
滤袋附尘不断增加,阻力上升到规定值时,即开始清灰。设备的清灰方式靠单室反吹风方式,反吹风时通过换向阀,关闭排风管,打开反吹风管,切断单室的排风。因为设备各室的进风管是相通的,而且都处于负压状态,因此由于邻室的负压抽吸作用。
使气流通过反吹风管被吸入滤袋室,透过滤袋,气流由滤袋外侧进入内侧,经灰斗及该室的进风管而吸入邻室排出,此时滤袋被吸瘪。滤袋内部的积尘随之被抖落到下尘阻力降灰斗,完成了单室的清灰,其余室在清灰执行机构的控制下,进行同样顺序的清灰,除到值时,清灰停止。
性能特点
1、采用分室停风脉冲喷吹清灰,保证在喷吹后避免了粉尘在脱离滤袋表面后又随气流附集到相邻滤袋表面的现象,喷吹一次就可达到清灰的目的,所以清灰周期延长,降低了清灰能耗,压缩空气耗量可大为降低。同时,滤袋与脉冲电磁阀的疲劳程度也相应减低,从而成倍地提高滤袋与阀片的寿命。
2、采用进风口和出风口总管结构,使进入的含尘气体直接进入灰斗,对含尘气体起到预收尘的作用,避免了含尘气体直接冲刷布袋,降低了含尘气体的粉尘浓度,延长了滤袋与脉冲电磁阀的寿命。
3、采用聚四氟乙烯覆膜针刺毡呢滤布,该滤布表面层很薄、很光滑、多微孔,具有表面过滤效率高,低压高通量连续工作,无初滤期,近100%截留被滤物,容易清灰,强大的化学稳定性,抗腐蚀,耐酸碱,使用寿命长等特点。
4、滤袋袋口采用弹性涨圈,密封性能好,牢固可靠。
5、滤袋骨架采用圆形,减少了滤袋与骨架的磨擦,延长了滤袋的寿命,又便于卸袋。
6、检修换袋可在不停系统风机,系统正常运行条件下分室进行。
7、采用上部抽袋方式,换袋时打开顶盖门,抽出骨架后即可换袋,改善了换袋操作条件。
8、清灰控制采用定时控制,按设定时间,每隔一个清灰周期,各排滤袋依次清灰一遍。
